Kualitas udara industri tetap menjadi salah satu tantangan paling mendesak dalam manufaktur modern, metalurgi, dan pengolahan berat. Pekerja di pengecoran logam, pabrik baja, fasilitas kimia, dan kilang secara rutin terpapar asap berbahaya, partikel, dan senyawa organik yang mudah menguap. Menghirup polutan ini dalam waktu lama dapat menyebabkan penyakit pernapasan, kanker akibat kerja, dan menurunkan produktivitas. Untungnya, kendali teknik telah berkembang secara signifikan. Salah satu upaya yang paling efektif adalah penerapan sistem yang kuat sistem ekstraksi secepatnya (FES).
Sebelum mempelajari teknologi tertentu, penting untuk memahami apa yang dimaksud dengan “udara beracun” di lingkungan industri. Industri berat mengeluarkan partikel halus (PM2.5 dan PM10), asap logam (timbal, kromium, mangan), sulfur dioksida, nitrogen oksida, karbon monoksida, dan hidrokarbon yang disebabkan oleh polisiklik. Misalnya, selama operasi penyadapan tanur sembur, besi cair bersuhu tinggi melepaskan asap tebal yang mengandung oksida besi, grafit, dan elemen jejak lainnya. Tanpa ventilasi pembuangan lokal yang baik, kontaminasi ini akan menyebar ke seluruh bengkel, menempel di permukaan dan masuk ke paru-paru pekerja.
Dampak kesehatannya tidak bersifat teoritis. Paparan kronis dapat menyebabkan demam asap logam, gejala mirip asma, fibrosis paru, dan kerusakan saraf. Selain itu, badan pengatur seperti OSHA (Administrasi Keselamatan dan Kesehatan Kerja) dan EPA (Badan Perlindungan Lingkungan) memberlakukan batas paparan yang (PEL) secara ketat. Ketidakpatuhan akan mengakibatkan denda yang besar, tanggung jawab hukum, dan kerusakan reputasi. Oleh karena itu, berinvestasi pada peralatan penangkapan dan pengolahan yang andal merupakan kewajiban etis dan kebutuhan bisnis.
Sistem ekstraksi asap (FES) yang dirancang dengan beroperasi baik dengan prinsip sederhana namun efektif: menangkap dari sumbernya, mengalirkan melalui saluran, menyaring atau mengolah kontaminan, dan membuang udara bersih. Berbeda dengan ventilasi umum yang mengencerkan polutan, penangkapan sumber menghilangkan polutan sebelum memasuki zona pernapasan. Komponen utamanya meliputi:
Kap penahan (tipe tertutup, kanopi, atau rencana samping)
Jaringan saluran dengan kecepatan transportasi yang memadai
Perangkat pembersih udara (filter, scrubber, pengendap elektrostatis)
Kipas penggerak udara dengan tekanan statistik yang sesuai
Tumpukan atau outlet resirkulasi
Diantaranya, kap mesin bisa disebut yang paling penting. Jika tudung asap tidak secara efisien menyerap asap pada titik pembangkitannya, peralatan hilir menjadi tidak efektif. Di dalamnya tudung pengumpul debu industri dan solusi tanur sembur khusus memainkan peran yang menentukan.
Tudung pengumpul debu industri dirancang untuk berbagai macam aplikasi: penggilingan, pemotongan, pengelasan, pengangkutan material, pencampuran, dan pengemasan. Geometri mereka disesuaikan dengan proses. Misalnya, tudung berbentuk lingkaran berflensa bekerja dengan baik untuk aliran material yang jatuh, sedangkan tudung berlubang menutupi titik perpindahan konveyor yang panjang. Pertimbangan desain utama mencakup kecepatan hisap, sudut tudung, dan jarak dari sumber.
Kesalahan yang umum terjadi adalah menggunakan tudung berukuran kecil atau menempatkannya terlalu jauh dari titik awal debu. Kecepatan penangkapan yang direkomendasikan untuk sebagian besar debu kering berkisar antara 0,5 hingga 2,5 m/s pada titik permulaan. Tudung pengumpul debu industri juga harus kuat terhadap abrasi. Untuk kiriman debu yang berat, tudung dilapisi dengan pelat aus yang dapat diganti untuk memperpanjang masa pakai. Selain itu, desain modular memungkinkan akses pembersihan tanpa membongkar seluruh saluran.
| Tipe Kap | Aplikasi Khas | Efisiensi Tangkapan (%) | Frekuensi Perawatan |
|---|---|---|---|
| Kap tertutup | Taphole tungku, pengisian reaktor | 90–98 | Rendah (triwulanan) |
| Kanopi luar | Stasiun pengelasan, tangki terbuka | 70–85 | Sedang (dua bulanan) |
| Tabel aliran bawah | Penggilingan tangan, pemolesan | 85–95 | Tinggi (bulanan) |

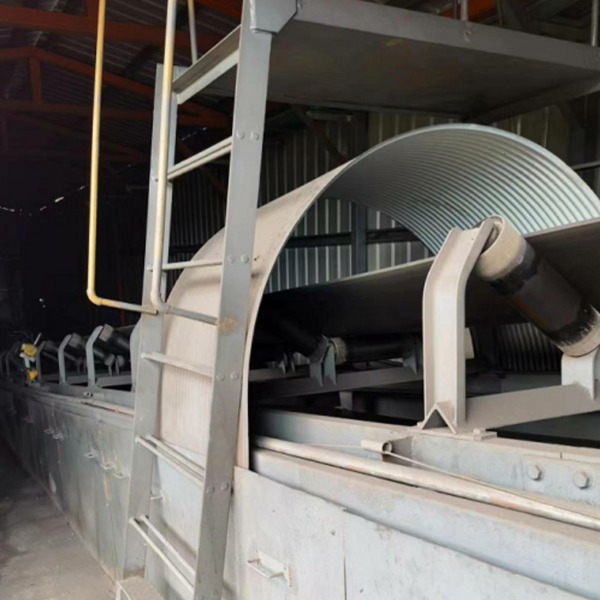

| Kap berlubang | Transfer konveyor, pembuangan tas | 75–88 | Sedang (dua bulanan) |
Tabel di atas mengilustrasikan bahwa desain yang tertutup sepenuhnya secara signifikan mengungguli tudung luar. Hal ini khususnya relevan untuk proses bersuhu tinggi dan beremisi tinggi seperti penyadapan tanur sembur.
Salah satu aplikasi yang paling menuntut untuk sistem pengendalian asap adalah taphole tanur sembur. Selama penyadapan, besi cair pada suhu melebihi 1500°C mengalir dari tungku menuju runner, melepaskan sejumlah besar dalam sekejap. Asapnya mengandung partikel oksida besi halus, karbon yang tidak terbakar, dan uap logam yang terkondensasi. Tudung asap tradisional seringkali tidak memadai karena tidak dapat menampung semburan gas atau asap dalam jumlah besar secara tiba-tiba.
Solusinya terletak pada kap penangkap taphole tanur sembur khusus. Desain khas berperforma tinggi terdiri dari tudung tertutup penuh yang ditempatkan tepat di atas taphole dan runner. Kap ini menggabungkan tiga fitur penting:
Port hisap internal Disusun secara strategis di sepanjang jalur perjalanan secepatnya. Lubang-lubang ini menciptakan tekanan negatif di dalam kap mesin, sehingga menarik asap ke bawah dan menjauhi operator.
Pintu yang bisa digerakkan di bagian atas dari kandang. Pintu ini penting untuk mengakses pemeliharaan. Setelah menyadap, pekerja perlu memeriksa mesin pembuka atau pistol tanah liat (yang menutup lubang keran). Pintu yang dapat diaktifkan memungkinkan akses derek di atas kepala atau pemeriksaan manual tanpa melepas seluruh kap mesin.
Bahan isolasi termal melapisi permukaan bagian dalam. Karena besi cair dapat memercik secara tidak terduga, tudung harus tahan terhadap kontak langsung dengan logam dan terak >1500°C. Isolasi juga mengurangi suhu permukaan luar hingga di bawah 60°C, melindungi personel di sekitar dan mencegah kerusakan akibat panas pada penyangga struktural.
Jika dipasang dengan benar, kap penangkap taphole tanur tiup jenis ini mengumpulkan setidaknya 95% asap yang dihasilkan selama tiga operasi utama:
Penyadapan normal (besi mengalir ke runner)
Membuka taphole (pengeboran atau lancing oksigen)
Menutup taphole (menyuntikkan lumpur/tanah liat)
Bahkan saat terjadi ledakan besar atau pelepasan tekanan gas secara tiba-tiba, tudung tertutup berfungsi sebagai reservoir sementara. Asap tetap terperangkap di dalam kap mesin dan tidak mengepul ke dalam bengkel. Fitur dikecualikan ini mencegah emisi berbahaya yang dapat melanggar standar kualitas udara.
Keuntungan lainnya adalah pengurangan radiasi panas pada area pengecoran lantai. Tudung terbuka konvensional memungkinkan radiasi panas yang signifikan keluar, meningkatkan suhu lingkungan ke tingkat yang tidak nyaman dan tidak aman. Kandang berinsulasi tidak hanya menangkap asap tetapi juga menghalangi pancaran panas, meningkatkan kenyamanan pekerja dan mengurangi kejadian tekanan panas.
Mengingat lingkungan yang ekstrim, pemilihan material adalah hal yang terpenting. Cangkang bagian dalam yang bersentuhan dengan asap biasanya menggunakan baja tahan karat atau paduan suhu tinggi, sedangkan lapisan isolasi mungkin terbuat dari serat keramik atau selimut tahan api. Kulit terluar tetap cukup dingin untuk disentuh sebentar (walaupun tanda peringatan tetap disarankan).
Mekanisme pintu yang dapat digerakkan patut mendapat perhatian khusus. Itu harus meluncur atau berengsel dengan lancar tanpa macet karena ekspansi termal. Pegas gas atau beban penyeimbang membantu pengoperasian. Selain itu, pintunya dilengkapi strip untuk menjaga efisiensi hisapan saat ditutup. Inspeksi mesin pembuka atau pistol lumpur dilakukan melalui pintu atas ini, sehingga menghilangkan kebutuhan untuk memasuki ruang kap yang terbatas. Desain ini menghormati kinerja penangkapan dan kepraktisan pemeliharaan.
Kap penangkap taphole tanur sembur tidak bekerja sendiri. Ini adalah salah satu komponen dari sistem ekstraksi asap (FES) yang lebih besar. Di bagian hilir kap mesin, saluran harus menangani gas bersuhu tinggi. Urutan tipikalnya meliputi:
Penahan percikan api atau ruang pengendapan – menghilangkan partikel pijar yang besar untuk melindungi filter.
Bagian pendinginan (opsional) – mendinginkan gas dari 200–300°C hingga <120°C untuk kain filter.
Kolektor debu primer – siklon atau multisiklon untuk partikel kasar.
Penyaring terakhir – lubang atau baghouse dengan membran PTFE untuk partikulat halus.
Kipas angin terinduksi – berukuran untuk kehilangan tekanan statistik di seluruh kap mesin, saluran, dan filter.
Karena asap dari tanur sembur mengandung partikel submikron yang lengket, pembersihan jet-pulsa sering kali dilakukan di unit filter. Sistem kontrol logika mungkin saling terkait dengan jadwal penyadapan: ketika bor taphole diaktifkan, kipas akan meningkat untuk mempertahankan kecepatan penangkapan yang diperlukan.
Meskipun partikelnya merupakan polutan yang paling terlihat, banyak proses industri melepaskan kontaminan berbentuk gas seperti sulfur dioksida (SO₂), hidrogen klorida (HCl), amonia (NH₃), dan senyawa organik yang mudah menguap (VOC). Untuk menghilangkannya diperlukan teknologi pengolahan gas limbah yang lebih dari sekedar penyaringan sederhana.
Pengolahan limbah gas biasanya mengacu pada serangkaian proses kimia atau biologi yang menetralkan atau mengubah gas polutan menjadi zat yang tidak berbahaya. Metode umum meliputi:
Penggosokan basah – Aliran gas melewati cairan (udara atau larutan basa/asam). Misalnya, bed scrubber yang dikemas dengan larutan kaustik menyerap SO₂ dan HCl.
Adsorpsi – Karbon aktif atau lapisan zeolit menangkap VOC dan uap merkuri. Media bekas dapat dibuat ulang atau dibuang.
Oksidasi termal atau katalitik – Untuk bahan mudah terbakar, suhu tinggi (700–1000°C) memecah VOC menjadi CO₂ dan udara. Versi katalitik beroperasi pada suhu yang lebih rendah.
Reduksi katalitik pencampuran (SCR) – Menghilangkan nitrogen oksida (NOx) dengan bereaksi dengan amonia melalui katalis.
Dalam sistem terpadu, pengolahan gas limbah sering kali mengikuti pengendalian partikulat. Alasannya sederhana: partikel akan menyumbat lapisan penyerap atau permukaan katalis kotor. Oleh karena itu, pengaturan yang terurut dengan baik pertama-tama menggunakan sistem ekstraksi asap (FES) dengan tudung pengumpul debu industri berefisiensi tinggi, kemudian mengalirkan aliran yang telah dibersihkan namun mengandung gas ke scrubber atau penyerap.
Industri yang berbeda memerlukan konfigurasi pengolahan gas limbah yang berbeda. Untuk pabrik baja dengan tanur tiup, gas polutan utama adalah karbon monoksida (biasanya terbakar) dan sejumlah kecil SO₂. Namun, jika pabrik juga mengoperasikan jalur sintering atau pembuatan pelet, mungkin terdapat dioksin dan furan, sehingga memerlukan injeksi karbon aktif. Pabrik kimia yang memproses monomer menghasilkan VOC yang memerlukan pengoksidasi regeneratif termal (RTO).
Salah satu kesalahan umum adalah merancang pengolahan gas buang tanpa memahami variabilitas laju aliran dan konsentrasi. Solusi yang kompeten mencakup tangki penyangga atau jalur bypass untuk kondisi yang buruk. Selain itu, sistem pemantauan emisi berkelanjutan (CEMS) menyediakan data waktu nyata untuk menyesuaikan laju pengumpan reagen (misalnya, bubur kapur untuk pembersihan gas asam).
Kap penangkap taphole tanur sembur dengan efisiensi tangkapan tinggi mengurangi total volume gas yang memerlukan pengolahan karena mencegah pengenceran dengan udara sekitar. Volume gas yang lebih kecil berarti diameter saluran yang lebih kecil, tenaga kipas yang lebih rendah, dan peralatan pengolahan limbah gas yang lebih kompak. Sebaliknya, kap yang bocor atau posisinya tidak tepat akan menyedot “udara palsu” dalam jumlah besar – yaitu udara bersih yang melewati sumbernya – sehingga membuat ukuran sistem menjadi terlalu besar.
Oleh karena itu, ketika para insinyur menentukan sistem ekstraksi asap (FES), mereka harus memulai dengan kap mesin. Desain pintu yang tertutup, terlindungi, dan dapat digerakkan seperti dijelaskan di atas adalah standar terbaik untuk tanur sembur. Untuk proses lainnya, prinsip serupa berlaku: tutupi sumbernya semaksimal mungkin, gunakan isolasi termal jika diperlukan, dan sediakan pintu akses untuk pemeliharaan.
Salah satu kegagalan yang sering terjadi dalam pengendalian asap industri adalah pengabaian akses pemeliharaan. Banyak sistem bekerja dengan baik selama enam bulan pertama, kemudian kinerjanya menurun karena tudung tersumbat, saluran bocor, atau filter menjadi buta. Pintu yang dapat digerakkan pada tudung penangkap taphole tanur sembur merupakan contoh desain yang baik: operator dapat memeriksa mesin taphole tanpa berhenti sistem ekstraksi asap (FES) atau mengungkap tudung. Demikian pula, tudung pengumpul debu industri harus memiliki panel akses berengsel atau klem pelepas cepat.
Kegiatan pemeliharaan rutin meliputi:
Menghilangkan akumulasi debu dari bagian dalam kap mesin (menggunakan vakum atau udara bertekanan).
Memeriksa suatu contoh apakah ada retak atau terkelupas.
Memeriksa integritas lubang hisap – lubang tidak boleh tertutup oleh terak atau besi padat.
Menguji segel pintu untuk kebocoran udara.
Jadwal pemeliharaan preventif, dipadukan dengan pelatihan bagi personel pemeliharaan, memastikan bahwa sistem ekstraksi asap (FES) mempertahankan efisiensi penangkapan yang dirancang selama bertahun-tahun.
Tabel berikut membandingkan berbagai solusi ekstraksi berdasarkan tingkat keparahan aplikasi, efisiensi, dan biaya relatif. Perhatikan bahwa ini adalah tren umum; kinerja sebenarnya tergantung pada rekayasa yang tepat.
| Tipe Solusi | Terbaik Untuk | Efisiensi Penangkapan | Biaya Relatif (Terpasang) | Kompleksitas Perawatan |
|---|---|---|---|---|
| Kap penangkap taphole tanur sembur (tertutup, dilindungi) | Penyadapan bersuhu tinggi, asap tinggi, dan terputus-putus | 95–98% | Tinggi | Sedang |
| Kap pengumpul debu industri umum (tertutup) | Konveyor, penghancur, mixer | 90–95% | Sedang | Rendah |
| Kap Kanopi Luar | Pengelasan, penyolderan, laboratorium | 70–85% | Rendah | Sangat rendah |
| Pengolahan gas limbah (scrubber basah) | Gas asam, VOC larut | 85–99% (khusus gas) | Sedang–Tinggi | Tinggi (penanganan cairan) |
| Pengolahan gas limbah (penyerap karbon) | VOC konsentrasi rendah, bau | 80–95% | Sedang | Sedang (penggantian karbon) |
Untuk aplikasi tanur tiup, kombinasi tudung penangkap taphole tanur tiup berkinerja tinggi dengan baghouse (untuk partikulat) dan mungkin scrubber (jika diatur SO₂) memberikan hasil terbaik.
Untuk fasilitas yang mempertimbangkan peningkatan atau pemasangan baru, disarankan langkah-langkah berikut:
Karakterisasikan emisi – identifikasi setiap sumber, pengukuran volume asap, suhu, ukuran partikel, dan komposisi gas.
Tetapkan efisiensi target penangkapan – Berdasarkan batasan peraturan dan tujuan kesehatan internal.
Pilih jenis tudung – Untuk sumber bersuhu tinggi seperti lubang tap, pilih desain tertutup dan dilindungi dengan pintu yang dapat digerakkan. Untuk proses lainnya, tudung pengumpul debu industri sesuai dengan tugas tersebut.
Desain saluran dan sistem kipas – Pastikan kecepatan transportasi mencegah pengendapan (biasanya 15–20 m/s untuk debu berat).
Pilih kontrol partikulat – Baghouse atau pengumpul pertunjukan.
Tambahkan pengolahan gas limbah jika diperlukan – Untuk gas polutan.
Instal pemantauan dan kontrol – Penurunan tekanan, status kipas, dan pembacaan emisi.
Operator kereta api dan staf pemeliharaan – Tekankan pentingnya menjaga pintu bergerak tetap tertutup kecuali selama pemeliharaan.
mitos: “Tudung yang tertutup akan menjadi terlalu panas dan rusak.”
Fakta: Dengan jarak yang tepat dan aliran udara internal (hisap), kap mesin tetap berada dalam batas material. Udara yang bergerak membawa radiasi panas.
mitos: “Pengolahan limbah gas terlalu mahal untuk pabrik skala kecil.”
Fakta: Ada solusi terukur, termasuk scrubber modular dan penyerap yang dapat diregenerasi. Kerugian akibat ketidakpatuhan (denda, tuntutan hukum, klaim kesehatan) seringkali melebihi investasi pengobatan.
mitos: “Tudung pengumpul debu industri semuanya sama.”
Fakta: Geometri kap mesin, penempatan, dan kecepatan udara menentukan efisiensi. Kap mesin seharga $5.000 dapat mengungkuli kap mesin seharga $50.000 jika direkayasa dengan benar.
Udara beracun di lingkungan industri bukanlah biaya produksi yang tidak dapat dihindari. Ini adalah masalah dengan solusi teknik yang telah terbukti. Sistem ekstraksi asap (FES) yang dirancang dengan baik yang menggabungkan tudung pengumpul debu industri untuk proses umum dan tudung penangkap taphole tanur sembur khusus untuk aplikasi suhu tinggi dapat menghilangkan lebih dari 95% emisi berbahaya. Jika dipadukan dengan limbah gas yang tepat, bahkan polutan berbentuk gas pun akan dinetralkan sebelum dibuang.
Desain khusus kap penangkap taphole tanur sembur – tertutup sepenuhnya, dilengkapi lubang hisap internal, pintu atas yang dapat bergerak untuk pemeliharaan, dan isolasi termal untuk menahan percikan besi cair – menunjukkan bagaimana rekayasa yang cermat dalam menangani kinerja penangkapan dan kepraktisan operasional. Tudung seperti itu memastikan bahwa meskipun terjadi ledakan, asap tetap tersimpan sementara di dalam ruangan tanpa mencemari lingkungan bengkel.
Manajer yang memprioritaskan kualitas udara tidak hanya melindungi tenaga kerjanya tetapi juga meningkatkan produktivitas, mengurangi henti waktu, dan memastikan kepatuhan terhadap peraturan. Teknologinya sudah matang, perekonomiannya mendukung, dan moralitasnya tidak dapat disangkal. Inilah saatnya untuk mengucapkan selamat tinggal di udara beracun, satu demi satu tudung ekstraksi.
1. Apa perbedaan utama antara sistem ekstraksi asap (FES) dan ventilasi umum?
Sistem ekstraksi asap (FES) menangkap kontaminan dari sumbernya sebelum menyebar, sedangkan ventilasi umum mengencerkan udara yang tercemar dengan udara segar ke seluruh ruangan. Penangkapan sumber jauh lebih efisien dan memerlukan konsumsi energi yang lebih rendah.
2. Bagaimana kap penangkap taphole tanur sembur menangani panas ekstrem dan cipratan besi cair?
Kapnya dilapisi bahan isolasi termal seperti serat keramik atau selimut tahan api. Bahan-bahan ini tahan terhadap kontak langsung dengan besi cair (>1500°C) dan erosi terak, sekaligus menjaga suhu permukaan luar tetap aman bagi personel.
3. Apakah tudung pengumpul debu industri dapat dipasang pada proses yang sudah ada?
Ya. Kebanyakan tudung dirancang dengan sambungan modular. Namun, penilaian teknik yang tepat diperlukan untuk memastikan kecepatan hisap dan ukuran saluran sesuai dengan spesifikasi kap mesin yang baru. Retrofit sering kali meningkatkan kinerja sistem yang ada.
4. Kapan pengolahan limbah gas diperlukan selain filtrasi partikulat?
Jika emisi mengandung gas berbahaya seperti sulfur dioksida, hidrogen klorida, amonia, atau senyawa organik yang mudah menguap, filter partikulat saja tidak dapat menghilangkannya. Pengolahan gas limbah (scrubber, adsorber, oksidator) harus ditambahkan di bagian bawah.
5. Perawatan apa yang diperlukan oleh pintu bergerak pada tudung penangkap taphole tanur sembur?
Pemeriksaan rutin terhadap segel pintu, engsel, dan mekanisme penyeimbang. Periksa juga penyegelan terak di sekitar kusen pintu. Pintu harus membuka dan menutup dengan bebas. Kerusakan apa pun pada jarak dekat membuka pintu harus segera diperbaiki untuk menjaga efisiensi penangkapan.
